Dell Inspiron 5584: a troca da moldura da tela e o banho químico das placas oxidadas
Uma tela apagada com só uma linha fina e clara pode ter várias causas. Neste Inspiron 5584, a inspeção encontrou oxidação na placa filha, poeira no dissipador e resíduo em volta de um cabo flat; as placas passaram por banho químico e a moldura da tela foi trocada.
O que o notebook mostra quando algo está errado por dentro

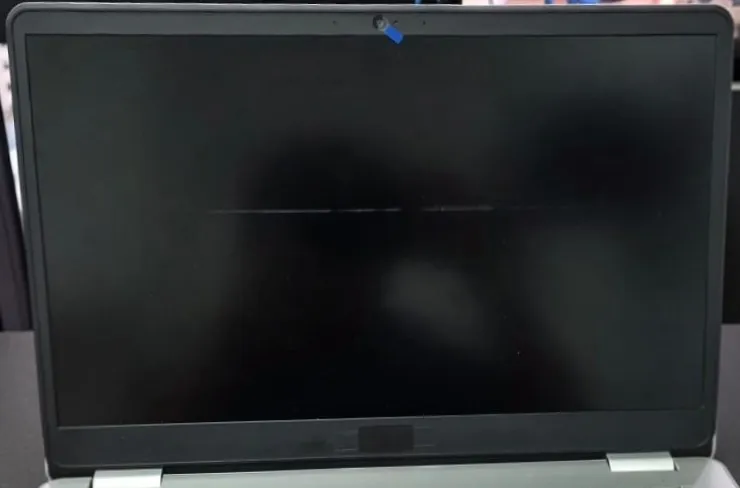

Nem todo defeito de tela é defeito de tela. A foto abaixo é do Inspiron 5584 como ele chegou: a moldura preta em volta do painel, a imagem apagada e só uma linha fina e clara cruzando o meio. Sozinha, uma imagem assim não diz se o problema é o painel, o cabo flat, a placa ou a moldura, e é o diagnóstico que separa uma coisa da outra.
O que costuma estar por trás de quadros parecidos:
- Moldura da tela quebrada, solta ou empenada, que deixa o painel sem apoio e força o cabo flat a cada vez que a tampa abre ou fecha.
- Painel ou cabo flat com defeito. O assunto está em tela de notebook com defeito.
- Oxidação na placa, quando o notebook já passou por líquido ou por ambiente úmido. O quadro é descrito em placa-mãe oxidada por líquido.
O Inspiron 5584
O Dell Inspiron 5584 é um notebook doméstico de 15,6 polegadas, com a placa-mãe sob o teclado e uma placa filha separada, onde ficam a bateria do relógio, o leitor de cartão e uma porta USB. Foi vendido em várias configurações, e identificar a placa pela etiqueta é o primeiro passo antes de pedir qualquer peça. Veja como identificar o modelo do notebook.
O reparo na bancada
1. Desmontagem e inspeção
O notebook foi aberto e a bateria foi desconectada antes de qualquer teste. A inspeção por dentro mostrou o que o notebook não deixava ver por fora.

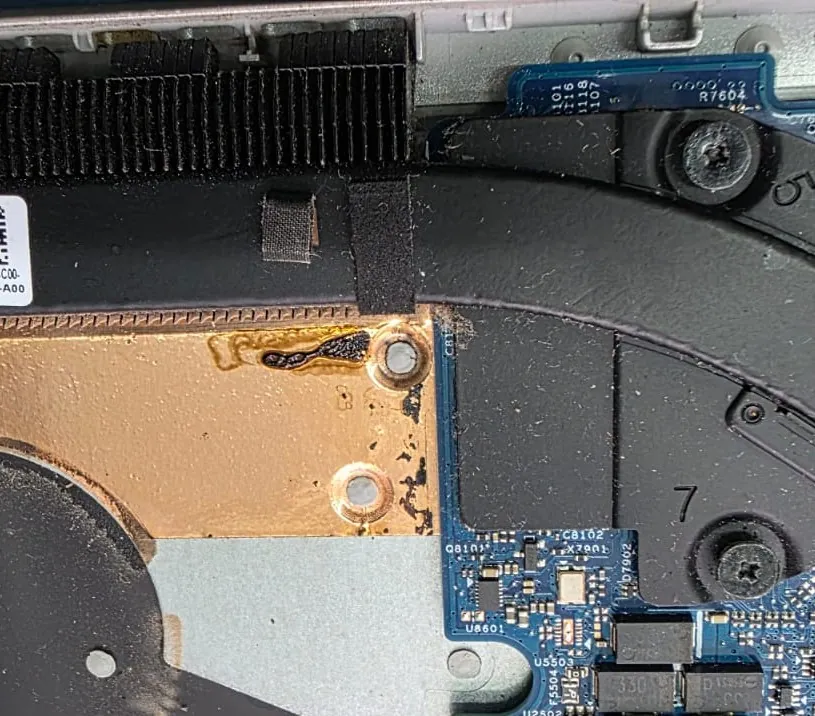

Poeira acumulada nas aletas do dissipador e na ventoinha é comum num notebook com anos de uso. Em excesso, ela impede a saída do calor, e o assunto está em limpeza interna de notebook.

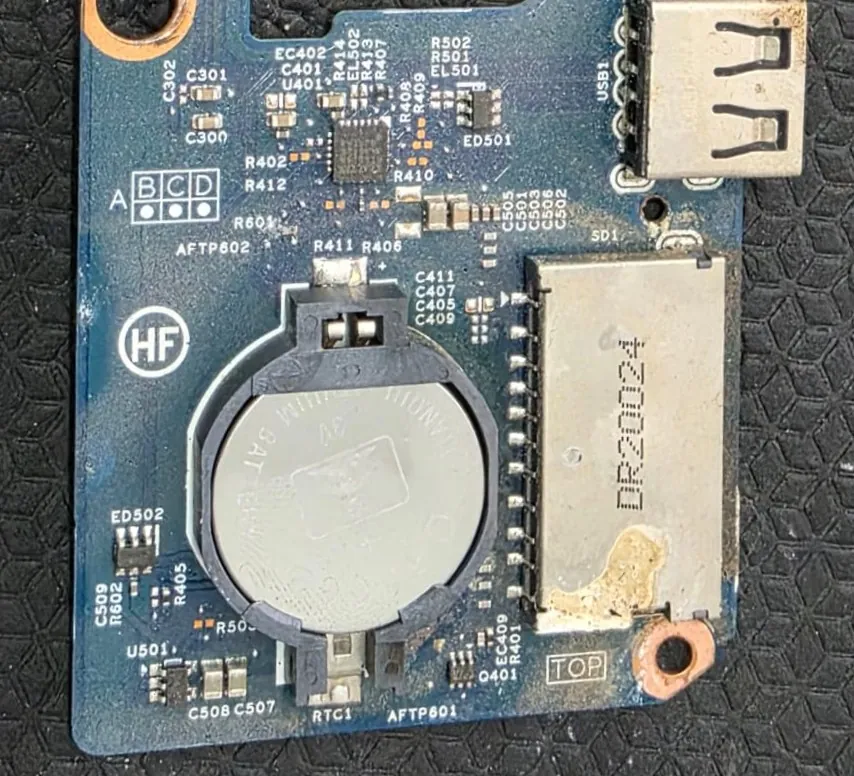

2. A placa filha: oxidação em volta do leitor de cartão
A placa filha reúne conectores que o dia a dia castiga, como o leitor de cartão e a porta USB. Nesta, a foto mostra resíduo esbranquiçado em volta do leitor de cartão e manchas na placa, o tipo de sinal que a umidade e o líquido deixam. A oxidação é lenta e continua depois do contato, por isso o notebook pode apresentar defeitos meses depois.

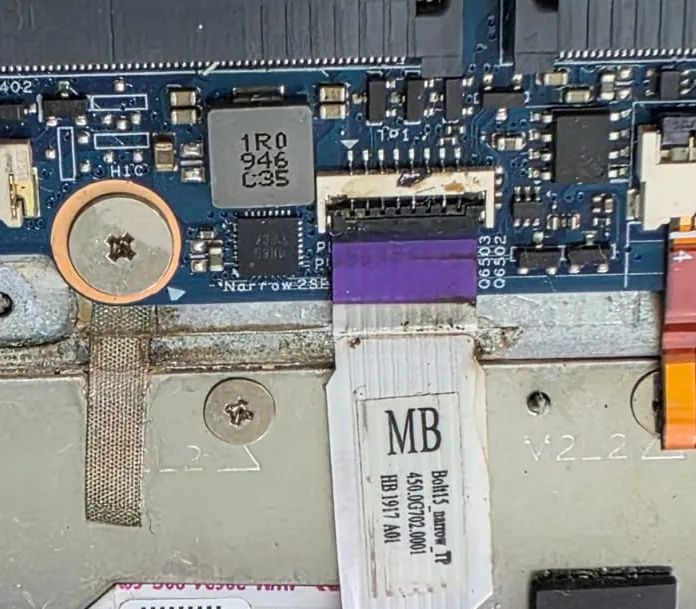

3. O cabo flat e o conector
Conectores de cabo flat são pontos sensíveis: o resíduo em volta pode causar mau contato, e a trava quebra com facilidade se aberta com força. Conferir a trava e o contato do cabo faz parte da inspeção.
4. Banho químico
Com os pontos de oxidação à vista, as placas passaram por banho químico, descrito mais adiante, e foram secas por completo antes de voltar ao chassi.
5. Troca da moldura
A moldura, o acabamento de plástico que contorna a tela, foi trocada. Ela segura o painel, protege as bordas e apoia o cabo flat, e uma moldura quebrada ou empenada faz a tela abrir folgada, expõe o painel e pode forçar o cabo. O serviço está descrito em reparo de carcaça e dobradiça de notebook.
6. Teste
Com tudo remontado, o notebook foi ligado e testado: imagem, brilho, abertura e fechamento da tampa, teclado, portas e o leitor de cartão.
O que é o banho químico
O banho químico é uma limpeza em profundidade da placa, feita fora do chassi e sem os componentes que não podem se molhar, como bateria e plásticos. Ele remove o resíduo condutivo e a crosta de oxidação que a limpeza de superfície não alcança. Em linhas gerais:
- A placa é retirada do notebook e as peças que não suportam a limpeza ficam de fora.
- Um produto próprio para eletrônicos é aplicado, e as áreas afetadas são escovadas com cuidado.
- O produto e o resíduo são enxaguados.
- A placa é seca por completo, porque umidade deixada para trás causa o mesmo problema que se queria resolver.
- Os componentes e as trilhas da região são inspecionados de novo e medidos.
Álcool isopropílico comum, água e escovas domésticas, com a placa ainda ligada à bateria, causam curto e podem queimar a placa. O banho químico só funciona com a placa desmontada, limpa com produtos adequados e totalmente seca.

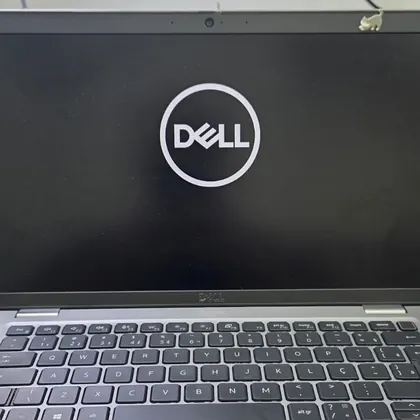

Outro caso de banho químico na bancada, com o sintoma de carregador não reconhecido, está em Dell G15 5525 não reconhece o carregador, e um com palmrest recuperado, em Dell Latitude 5420 com oxidação na placa.
O que fazer agora e o que não fazer
- Se houve líquido, desligue, tire o carregador e a bateria, se for removível, e não ligue para "testar". Veja derramei líquido no notebook.
- Não use secador, arroz nem álcool. O calor e o líquido pioram o estrago.
- Não force a tampa nem a moldura. Se a tela está solta, evite abrir e fechar o notebook mais do que o necessário.
- Não tente limpar a placa por conta própria.
- Traga o notebook e o carregador, porque o notebook é testado ligado.
E os meus arquivos?
O disco fica separado dos circuitos que a oxidação costuma atacar e, na maioria dos casos, os arquivos estão intactos. Com a sua autorização, o disco é testado e o conteúdo copiado antes de qualquer reparo. A recuperação de disco fisicamente danificado é trabalho de laboratório especializado e não é um serviço que a Notehelp oferece. Veja backup antes da assistência técnica.
Quando o banho e a moldura não resolvem
- Painel ou cabo flat danificado. A moldura nova não corrige o painel. Veja conector eDP e cabo flat.
- Trilha corroída ou componente danificado. A limpeza remove a oxidação, mas não devolve o cobre nem recupera uma peça que falhou. Veja trilha rompida: reparo com jumper.
- Dano dentro de um chip. A solução seria retrabalho de BGA, e a Notehelp não faz reballing. O motivo está em reballing e solda BGA.
- Oxidação extensa. Quando a corrosão atinge muitas áreas, o reparo pode custar mais do que o equipamento vale. Veja consertar ou trocar de notebook.
Ainda está na garantia da Dell?
O Inspiron 5584 já tem alguns anos de mercado, e é provável que a garantia do fabricante tenha acabado. Confira antes de qualquer coisa: se ainda estiver coberto, acione a Dell, porque a Notehelp atende somente equipamentos fora da garantia do fabricante. Mais sobre a marca em assistência técnica de notebook Dell.
Como reduzir o risco
- Mantenha líquidos longe. Copo e garrafa ao lado do notebook são a principal origem do problema.
- Abra a tampa pelo centro. Puxar por um canto torce a moldura e força o cabo flat.
- Limpe a poeira de tempos em tempos. Veja manutenção preventiva de notebook.
- Não feche a tampa com objetos sobre o teclado. Caneta e cabo deixados ali pressionam a tela.
Perguntas frequentes
Quando a moldura da tela precisa ser trocada?
Quando está quebrada, trincada, solta ou empenada, e a tela perde o apoio. Uma moldura em mau estado expõe o painel e força o cabo flat a cada abertura da tampa.
O que é o banho químico de placa de notebook?
É a limpeza em profundidade da placa, feita fora do chassi, que remove a oxidação e o resíduo condutivo que a limpeza de superfície não alcança. Depois do banho, a placa é seca por completo e os componentes da região são inspecionados e medidos.
O banho químico conserta qualquer placa oxidada?
Não. Ele remove o resíduo e a oxidação, mas não recupera trilha corroída nem componente danificado. Se uma peça falhou, ela é trocada depois da limpeza.
Uma linha fina e clara na tela quer dizer o quê?
Pode ser o painel, o cabo flat ou a placa de vídeo. Um monitor externo ajuda a separar: se a imagem sai normal fora do notebook, o defeito está no painel ou no cabo.
Quanto tempo demora o reparo?
O prazo depende do que a inspeção encontrar. Em geral de 3 a 6 dias úteis, e o banho químico pede o tempo de secagem da placa. O diagnóstico e o orçamento são gratuitos.
Posso perder os meus arquivos?
O disco é independente dos circuitos afetados pela oxidação e, na maioria dos casos, sobrevive. Com a sua autorização, o conteúdo é copiado para outro disco antes do reparo.
Quanto antes a placa é limpa, menor o estrago. Traga o notebook desligado que avaliamos e passamos o orçamento sem custo.
