Conector eDP e cabo flat: onde falha o vídeo interno
Entre o chip de vídeo e o painel da tela existe um cabo que passa exatamente pelo ponto que mais se movimenta no notebook inteiro. Não é coincidência que boa parte dos defeitos de imagem esteja ali, e não na tela.
O caminho do sinal até a tela
A imagem sai do chip de vídeo em forma de sinal digital de alta velocidade, atravessa a placa até um conector pequeno, entra em um cabo plano que sobe pela lateral da carcaça, passa pela dobradiça e chega à placa controladora do painel. Junto dos pares de dados viajam a alimentação do painel, o controle da iluminação e uma linha de identificação, pela qual o notebook lê a resolução e os tempos suportados pela tela.
Cada um desses elementos pode falhar sozinho, e é por isso que os sintomas de defeito de vídeo interno são tão variados: imagem com listras, tela branca, tela preta com brilho, brilho travado no mínimo ou nenhuma imagem em modo nenhum.
O que é eDP e o que mudou em relação ao LVDS
Notebooks antigos usavam LVDS, com muitos pares de fios e um conector maior. Os atuais usam eDP, uma versão embarcada do DisplayPort, com menos pares trabalhando em frequência muito mais alta. A vantagem é cabo mais fino e resoluções maiores; a desvantagem é sensibilidade: em alta frequência, um contato oxidado ou um cabo levemente danificado deixa de ser um detalhe e passa a corromper a imagem inteira.
Outra diferença prática é o retorno de informação: com eDP, o painel conversa com a placa e informa suas características. Quando essa linha falha, o sistema pode não reconhecer a tela e simplesmente não enviar imagem, mesmo com tudo o mais funcionando.
Onde o conjunto falha
- Na dobradiça. O cabo se dobra a cada abertura da tampa, e depois de milhares de ciclos as trilhas internas trincam. É a causa mais comum.
- Na trava do conector. Cabo mal encaixado ou trava quebrada em uma montagem anterior produz falha intermitente.
- Na fita adesiva de blindagem, que ao ser removida e recolocada de qualquer jeito deixa de proteger o cabo contra interferência.

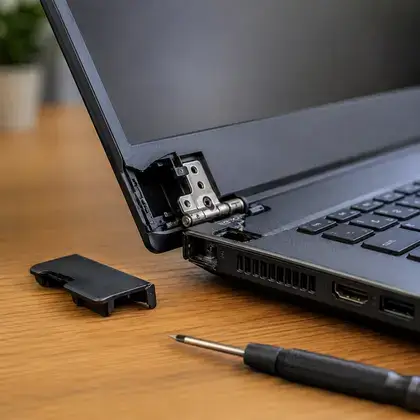

- Na dobradiça travada, que empurra a carcaça e prensa o cabo, quadro que aparece junto com dobradiça quebrada.
- No conector da placa, com pino amassado ou ilha arrancada, caso de reparo de trilha.
- Na alimentação do painel, gerada na placa e comandada por um sinal de habilitação.
Sintomas por origem provável
| Sintoma | Origem mais provável |
|---|---|
| Imagem falha ao mover a tampa | Cabo na dobradiça |
| Listras verticais fixas | Painel |
| Imagem com ruído ou piscando | Cabo ou contato do conector |
| Tela preta com iluminação acesa | Sinal de dados ausente |
| Imagem visível só com lanterna | Iluminação do painel ou circuito de brilho |
| Nada na tela interna, externo funciona | Cabo, painel ou configuração de vídeo |
| Nada em nenhuma saída | Placa, e não tela |
O quadro de manchas e listras está detalhado em tela de notebook com defeito, e a troca do painel em si, quando é o caso, está em troca de tela.
Como separar tela, cabo e placa
- Monitor externo. Se a imagem externa funciona, a placa e o chip de vídeo estão vivos, e o problema está no caminho interno.
- Movimento da tampa. Abrir e fechar devagar observando a imagem localiza falha no cabo com boa precisão.
- Lanterna na tela apagada. Se dá para enxergar a imagem fraca, o painel está recebendo dados e o problema é de iluminação.
- Reassentar o conector. Muitas falhas intermitentes somem com o cabo reencaixado corretamente, com a trava fechada.
- Testar com cabo conhecido. O teste definitivo, e o que evita trocar painel sem necessidade.
- Testar com painel conhecido. Fecha o diagnóstico quando o cabo já foi descartado.
Antes de comprar uma tela, faça o teste do monitor externo e o teste da lanterna. Eles separam três cenários muito diferentes em menos de cinco minutos, e evitam a troca de painel em um caso que era de cabo ou de iluminação.
O que se troca em cada caso
Cabo danificado se substitui, e é a peça mais barata do conjunto. Vale a atenção com a versão: o mesmo modelo de notebook pode ter cabos diferentes conforme resolução, presença de touch e taxa de atualização, e o cabo errado produz tela preta com tudo aparentemente certo.
Painel com defeito se substitui pela peça compatível em resolução, conector e fixação. Conector da placa danificado é reparo em nível de componente, com substituição do conector e, quando necessário, reconstrução das ilhas.
Quando o problema está no circuito que alimenta o painel ou no sinal de habilitação, o trabalho volta para a placa e segue o método de medição descrito em análise de curto-circuito e em reparo de placa-mãe. Em todos os casos, o diagnóstico vem antes e é gratuito.
Perguntas frequentes
O que é o cabo eDP do notebook?
É o cabo plano que leva o sinal de vídeo da placa-mãe até o painel da tela, passando pela dobradiça. Além dos dados, ele carrega a alimentação do painel, o controle de brilho e a linha de identificação da tela.
A imagem falha quando mexo na tampa. É a tela?
Quase sempre é o cabo. Ele se dobra a cada abertura e as trilhas internas trincam por fadiga. Trocar o painel nesse cenário não resolve, e é um dos erros mais comuns.
Tela preta mas dá para ver a imagem com lanterna. O que é?
O painel está recebendo dados e a iluminação não está acesa. O problema fica entre o circuito de brilho na placa, o cabo e a própria iluminação do painel.
Monitor externo funciona e a tela interna não. É placa?
Não necessariamente. Se a saída externa funciona, o chip de vídeo está vivo. A investigação vai para cabo, conector, painel e configuração de vídeo.
Qualquer cabo do mesmo modelo serve?
Não. O mesmo notebook pode usar cabos diferentes conforme resolução, presença de toque e taxa de atualização do painel. Cabo incompatível costuma resultar em tela preta com todo o resto funcionando.
