Dell Latitude 5430 com a tela tomada por faixas verticais: a troca do painel
Faixas verticais na tela, com o notebook funcionando por baixo, quase sempre indicam painel danificado. Neste Latitude 5430, o painel era um BOE NE140FHM-N4N de 14 polegadas, e a troca devolveu a imagem limpa, como mostra a tela da BIOS.
Faixas verticais na tela: o que significam

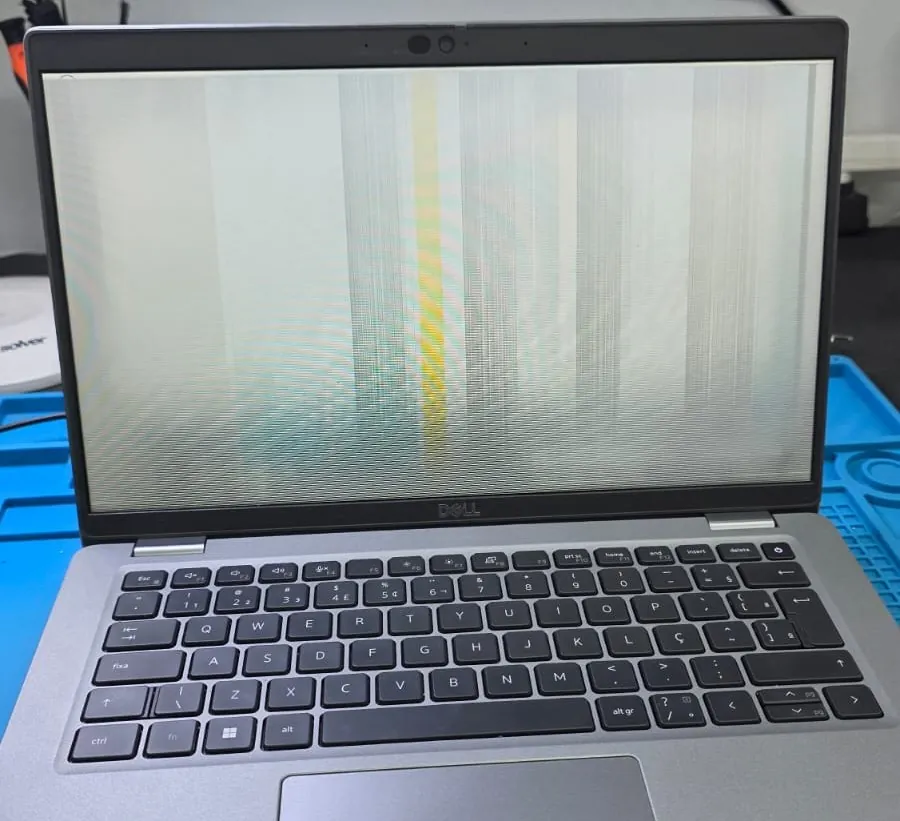

A foto abaixo mostra o defeito que chegou à bancada: o notebook liga, o Windows até carrega, mas a imagem é tomada por faixas verticais, de tons claros e escuros, com uma faixa amarela no meio. O que aparece nesse quadro:
- Faixas verticais coloridas, brancas ou escuras, que ocupam parte ou toda a tela.
- Linhas que mudam de lugar conforme se pressiona a moldura ou se mexe na tampa.
- A imagem aparece, mas distorcida, em partes da tela.
Esse padrão aponta para o painel ou para o cabo que o liga à placa. A tabela geral de sintomas está em tela de notebook com defeito, e a diferença para o problema de vídeo, em notebook sem imagem no monitor externo.
Como separar painel, cabo flat e placa
Antes de trocar qualquer peça, três testes simples separam as causas:
- Monitor externo. Ligue o notebook a uma TV ou monitor por HDMI. Se a imagem externa sai perfeita, a placa de vídeo está boa e o defeito está no painel ou no cabo.
- Movimento da tampa. Se as faixas mudam ao abrir e fechar a tampa, o suspeito é o cabo flat, que passa pela dobradiça. Veja conector eDP e cabo flat.
- Pressão leve na moldura. Se a pressão altera as faixas, as camadas do painel estão danificadas.
Se o monitor externo também sai com defeito, o problema está na placa de vídeo, e trocar o painel não resolve nada.
O Latitude 5430

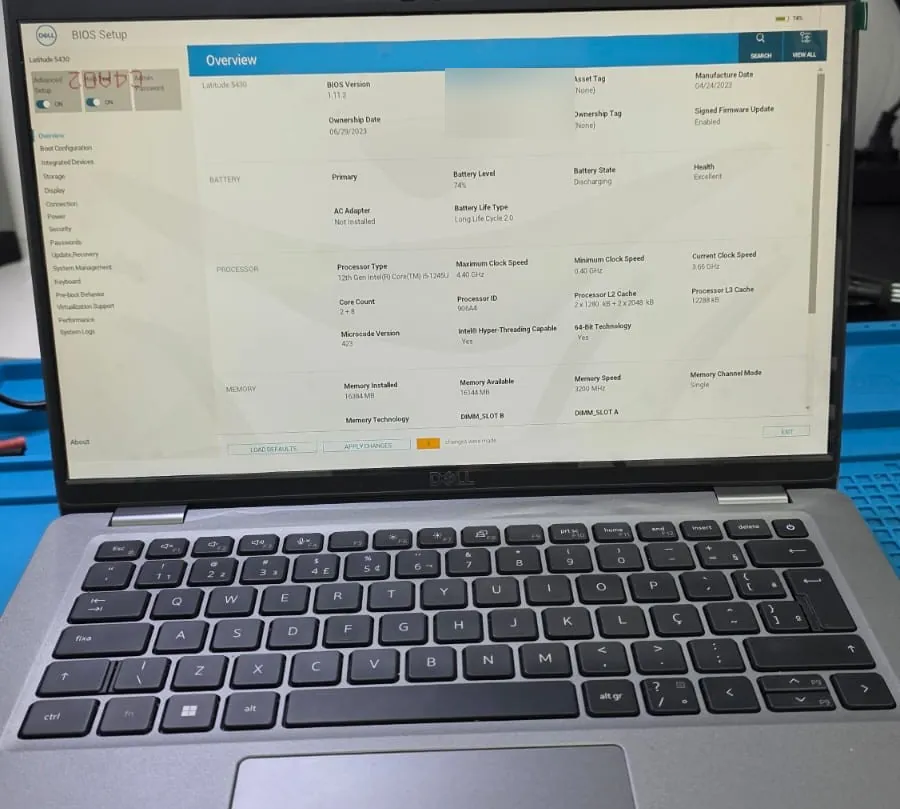

O Dell Latitude 5430 é um notebook corporativo de 14 polegadas. O exemplar deste caso tem o Core i5-1245U de 12ª geração, 16 GB de memória e a BIOS na versão 1.11.2, o que se vê na tela de configuração fotografada depois do reparo.
O reparo na bancada
1. Diagnóstico
O notebook foi ligado e testado para confirmar que a placa e o sistema estavam funcionando, com o defeito restrito à imagem. Com as faixas fixas, sem relação com o movimento da tampa, o painel foi apontado como o defeito.
2. Identificação do painel

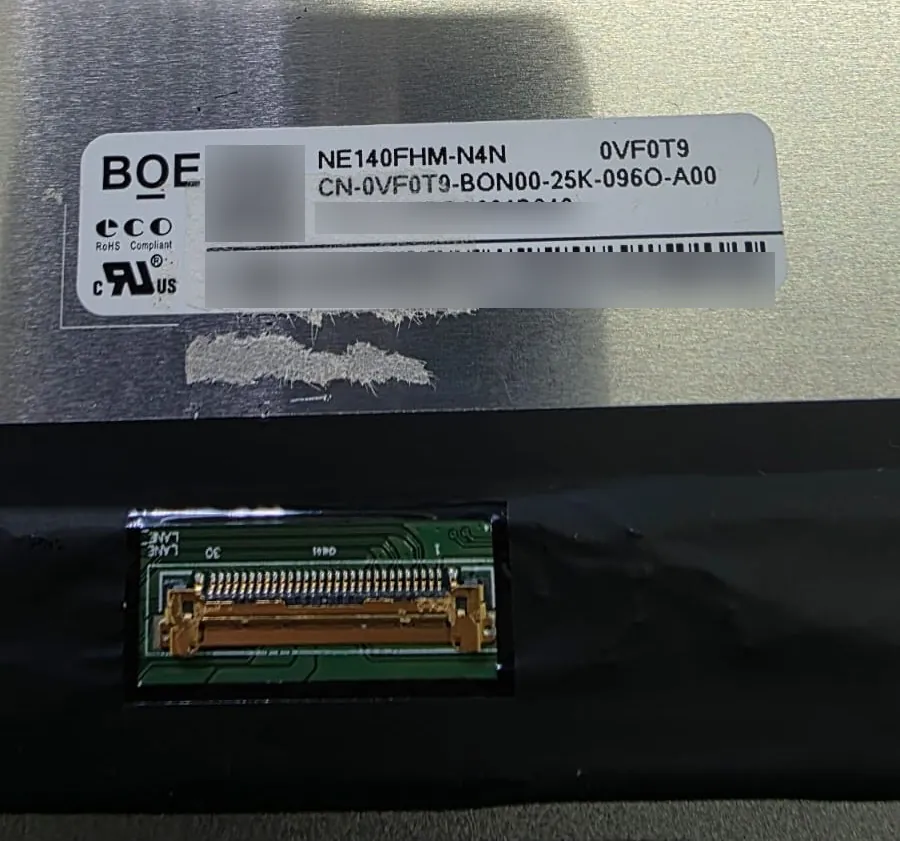

O painel é identificado por uma etiqueta na parte de trás. No Latitude 5430 deste caso, o painel retirado é um BOE NE140FHM-N4N, com o código Dell 0VF0T9: uma tela de 14 polegadas, Full HD (1920 x 1080), com conector de 30 pinos. Não basta ser "de 14 polegadas": o conector, a resolução e a numeração de vias têm que bater, senão o painel não funciona.
3. Troca do painel
O painel com defeito foi retirado e substituído por outro, compatível. A moldura da tela é aberta com cuidado, porque os encaixes plásticos quebram com facilidade, e o cabo flat é desconectado e reconectado com a trava correta. O resultado é a BIOS da foto anterior, com imagem limpa.
4. Teste
Depois da troca, o notebook foi testado: pixels, brilho, cores e o cabo flat, abrindo e fechando a tampa para ver que a imagem não oscila. O serviço é descrito em troca de tela de notebook em São Paulo.
Por que o código do painel importa
- Tamanho e proporção. 14, 15,6 ou 16 polegadas, em 16:9 ou 16:10.
- Resolução. HD, Full HD, QHD ou 4K, e o painel tem que ser da resolução que a placa envia.
- Conector. 30 ou 40 pinos, posição do conector e se tem touch. Um painel de conector diferente não encaixa.
- Qualidade. Painéis do mesmo tamanho variam em brilho, cobertura de cor e taxa de atualização.
É por isso que o caminho é sempre o mesmo: o modelo do notebook é identificado, o painel compatível é confirmado, e só então se fala em prazo e valor. Para identificar o modelo, veja como identificar o modelo do notebook.
O que fazer agora e o que não fazer
- Use um monitor externo, se precisar do notebook, enquanto não houver o reparo.
- Não aperte nem massageie a tela para "ajeitar": a pressão aumenta o dano no painel.
- Não abra e feche a tampa com insistência se as faixas variam com o movimento: o cabo flat pode estar sob esforço.
- Não compre um painel só pelo tamanho. Confira o código na etiqueta, ou deixe isso com a assistência.
- Traga o notebook e o carregador, porque o notebook é testado ligado.
E os meus arquivos?
O defeito está no painel, e o disco não é afetado. Com a sua autorização, o disco é testado e o conteúdo copiado antes de qualquer reparo. A recuperação de disco fisicamente danificado é trabalho de laboratório especializado e não é um serviço que a Notehelp oferece. Veja backup antes da assistência técnica.
Quando não é só o painel
- Queda ou impacto. Uma queda que danifica o painel costuma torcer a moldura e forçar a dobradiça, e o orçamento pode incluir mais do que a tela. Veja notebook após queda: o que quebra.
- Cabo flat danificado. Se o flat está rompido, ele é trocado junto com o painel.
- Defeito de vídeo na placa. Se o monitor externo também sai com defeito, o reparo é na placa-mãe, e a troca de painel não adianta. Veja reparo de placa-mãe de notebook.
Ainda está na garantia da Dell?
O Latitude 5430 é um equipamento recente, e é comum a empresa ter contratado garantia estendida. Confira antes de qualquer coisa: se ainda estiver coberto, acione a Dell, porque a Notehelp atende somente equipamentos fora da garantia do fabricante. Mais sobre a marca em assistência técnica de notebook Dell, e para frotas em atendimento a empresas.
Como proteger a tela do notebook
- Nada entre o teclado e a tela ao fechar. Caneta, cabo e fone de ouvido deixados sobre o teclado amassam e trincam o painel.
- Segure o notebook pela base, e não pela tampa.
- Mochila com espaço e acolchoada, sem peso apoiado na região do notebook.
- Abra a tampa pelo centro, com as duas mãos, quando a dobradiça estiver dura.
Perguntas frequentes
Latitude 5430 com faixas verticais na tela tem conserto?
Sim. O defeito costuma estar no painel, que é substituído por um compatível. O diagnóstico confirma se não é o cabo flat nem o vídeo da placa.
Como saber se é o painel ou a placa de vídeo?
Ligando o notebook a um monitor externo. Se a imagem externa sai perfeita, o defeito está no painel ou no cabo; se sai com defeito também, o problema está na parte de vídeo da placa-mãe.
Qualquer painel de 14 polegadas serve?
Não. O painel precisa ter o mesmo conector, a mesma resolução e a mesma numeração de vias. O código impresso na etiqueta, como o NE140FHM-N4N deste caso, é o que define a compatibilidade.
Quanto tempo demora a troca?
Com o painel do seu modelo em estoque, em torno de 30 minutos. Sem estoque, o prazo depende da chegada da peça e é combinado com você antes de qualquer coisa.
Posso perder os meus arquivos?
Não. O defeito é de tela, e o disco não é afetado. Com a sua autorização, o conteúdo é copiado para outro disco antes do reparo.
Quanto custa?
Depende do painel: resolução, tamanho, se é touch e se é de alta taxa de atualização. O diagnóstico e o orçamento são gratuitos.
