Lenovo Legion Pro 7 que não ligava: curto na linha 5V always e a troca do capacitor em curto
O Legion Pro 7 é um dos notebooks gamer mais potentes da Lenovo, e quando ele não dá sinal de vida, a causa pode ser um componente minúsculo em curto numa linha que fica ativa o tempo todo. Neste caso, a câmera térmica mostrou o ponto quente, o capacitor em curto foi trocado e o notebook voltou a iniciar o Windows.
Quando o Legion Pro 7 não dá sinal de vida
O quadro típico é o do notebook completamente morto: o botão não responde, nenhuma luz acende, a iluminação do teclado não aparece e a ventoinha não gira. Variações que costumam aparecer:
- Carregador conectado e nada acontece. Nem a luz do botão nem a do carregador reagem.
- Fonte que pisca ou apaga. A fonte entra em proteção ao encontrar um curto do outro lado.
- Ponto aquecido na base. Uma área localizada do chassi esquenta, mesmo com o notebook "desligado".
- Nenhuma resposta depois de uma queda de energia ou de um pico na tomada.
Em notebook gamer, esse quadro quase sempre aponta para a placa, e não para a fonte. A ordem de testes está em socorro, meu notebook não liga, e o que acontece entre apertar o botão e a tela acender, em sequência de power-on do notebook.
O que é a linha 5V always
Na placa de um notebook existem tensões que só aparecem depois que o notebook liga, e outras que ficam ativas desde que o carregador ou a bateria estão conectados. Essas últimas são as linhas de standby, chamadas de "always" (sempre ligadas), como a de 5 V e a de 3,3 V. Elas alimentam o controlador do botão de energia, o EC e os circuitos que decidem se o notebook pode iniciar.
Se a linha 5V always está em curto, a tensão cai ou o carregador entra em proteção, e o controlador nunca recebe energia para ler o botão. Do lado de fora, o notebook parece morto. O funcionamento dessas linhas está em linhas 3V e 5V standby.
A placa do Legion Pro 7

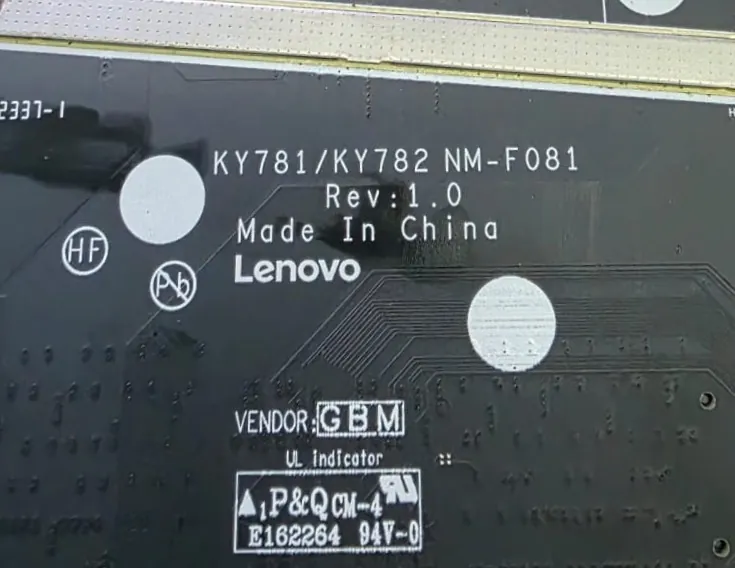

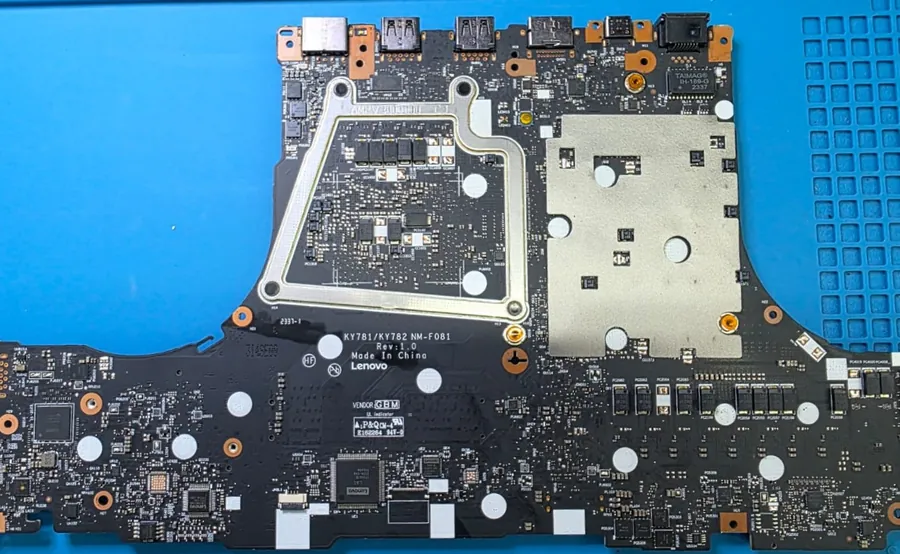

O Legion Pro 7 é o topo de linha gamer da Lenovo, com processador de alto desempenho e placa de vídeo dedicada de alto consumo, sistema de resfriamento robusto e iluminação RGB no teclado. A placa-mãe do exemplar das fotos tem o código NM-F081 (KY781/KY782), revisão 1.0, impresso na serigrafia. Esse código identifica o esquema elétrico e o boardview usados no diagnóstico, e o modelo fica na etiqueta da base; se tiver dúvida, veja como identificar o modelo do notebook.
O reparo na bancada
O roteiro é o mesmo de qualquer notebook que não responde, descrito em análise de curto-circuito em placa-mãe.
1. Teste do carregador e do conector
O carregador é medido com o multímetro e testado na fonte de bancada. Em seguida, o conector de energia é inspecionado, porque folga ou solda fria imitam defeito de placa. Veja falha no circuito DC Jack.
2. Medição e localização do curto
Com a placa fora do chassi e sem bateria, as linhas de standby são medidas com o multímetro. A linha de 5V always apresentou resistência baixíssima para o terra, o que confirma o curto e a linha em que ele está. O boardview mostra quais componentes ligam à linha e reduz a busca.
3. Câmera térmica

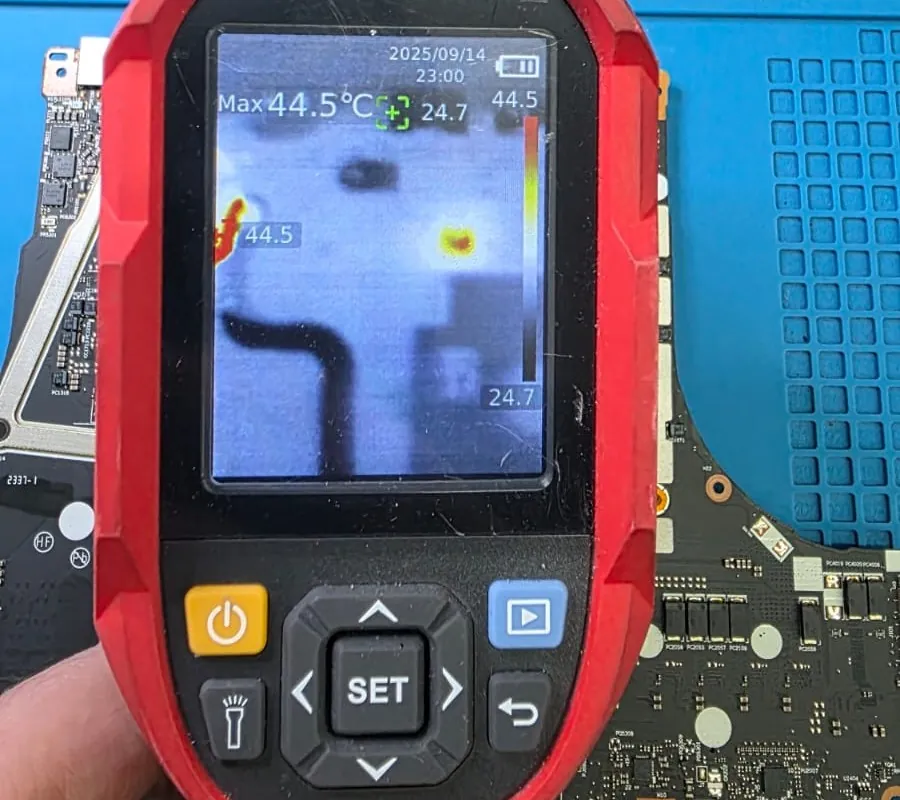

Para achar o componente exato, a linha é alimentada com a fonte de bancada, com corrente limitada. O componente em curto dissipa a potência e esquenta antes de qualquer outro, e a câmera térmica mostra o ponto quente.
4. Troca do capacitor

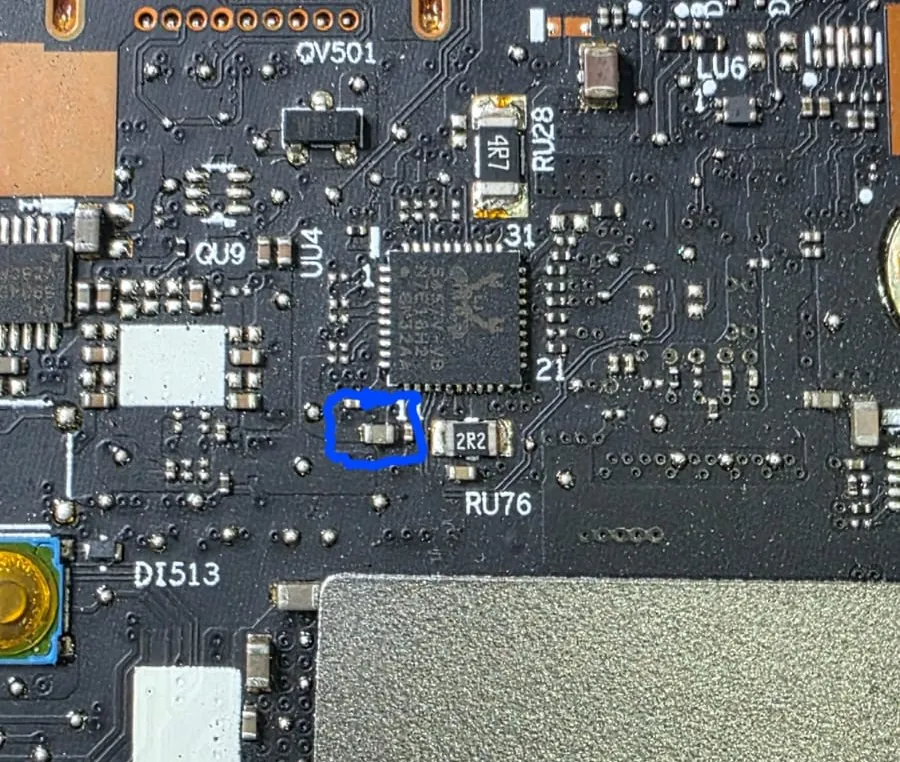

O ponto quente coincidiu com um capacitor de baixa tensão, perto de um circuito integrado e de um resistor, e a peça foi removida e substituída por outra do mesmo valor e do mesmo tipo. A solda é feita com temperatura controlada, para não descolar a trilha, e a região é limpa em seguida. Depois da troca, a resistência da linha voltou ao normal.
5. Teste

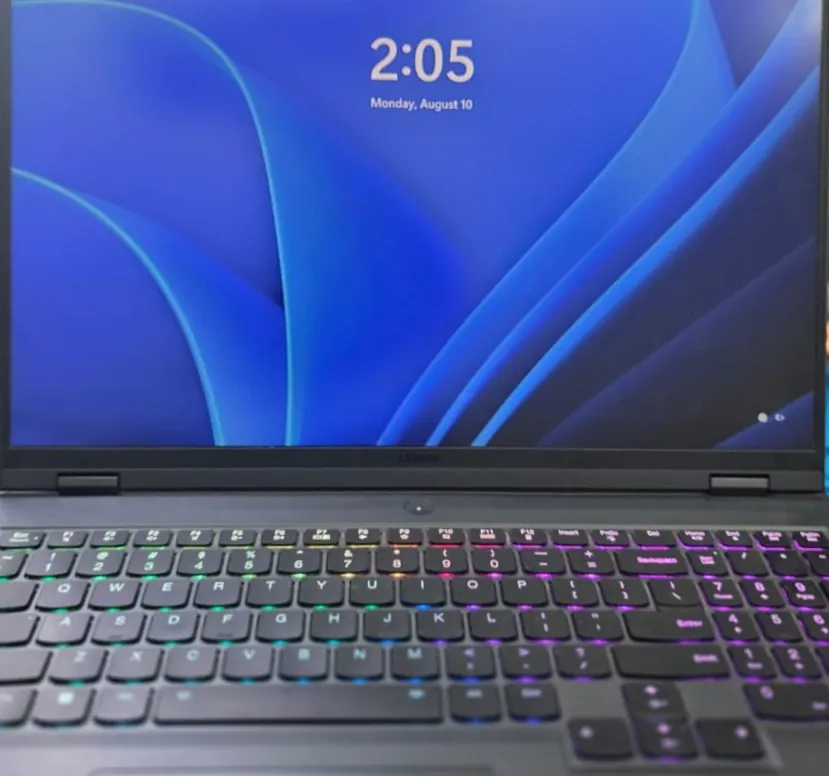

Com a placa remontada, o notebook foi ligado na tomada e ficou em teste. Ele voltou a iniciar o Windows e chegou à tela de bloqueio, com a iluminação do teclado funcionando.
Por que a câmera térmica
Numa placa moderna, a linha em curto atravessa dezenas de componentes, e medir um por um levaria horas. A câmera térmica reduz o trabalho a uma imagem: o componente que está em curto é o que mais esquenta, e a tensão baixa e a corrente limitada evitam que o calor danifique a placa. O método está descrito em instrumentos de bancada para notebook e em fonte de bancada no diagnóstico.

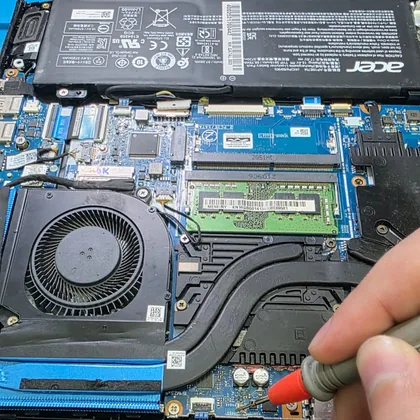

O mesmo raciocínio apareceu em outro caso, de um curto na linha de 19 V: Acer Predator Helios 300 com curto na linha de 19V.
Por que um capacitor entra em curto
Os capacitores cerâmicos minúsculos, os MLCC, são frágeis. Eles trincam por flexão da placa, por choque térmico e por picos de tensão, e uma trinca interna pode juntar as duas camadas e causar o curto. Em placa de notebook gamer, o calor do uso pesado e a movimentação do chassi, com a base fina e longa, contribuem para isso.
Na troca, conferimos o valor do capacitor, a tensão máxima e o tamanho, e consultamos o esquema da placa. Colocar uma peça com tensão menor que a original faz o capacitor falhar de novo em pouco tempo.
Depois de trocar a peça em curto, o resto da linha é medido de novo, para confirmar que nenhum outro componente foi danificado. O mecanismo é parecido com o do transistor, explicado em MOSFET queimado em notebook.
O que fazer agora e o que não fazer
- Tire o carregador da tomada e do notebook.
- Não fique apertando o botão de energia nem testando fontes diferentes. Se a fonte apaga ao encostar no notebook, o problema está na placa.
- Não abra o notebook para "dar uma olhada". Ferro de solda e soprador sem diagnóstico descolam trilhas e derrubam componentes vizinhos.
- Anote o que aconteceu: se foi durante o uso, ao conectar o carregador ou depois de queda de energia.
- Traga o notebook desligado e o carregador junto, porque os dois são testados na bancada.
E os meus arquivos?
O SSD do Legion é independente da linha de standby, e num curto como esse os arquivos quase sempre estão intactos. Com a sua autorização, o disco é testado e o conteúdo, copiado para outro disco antes de qualquer reparo. A recuperação de disco fisicamente danificado é trabalho de laboratório especializado e não é um serviço que a Notehelp oferece. Veja backup antes da assistência técnica.
Quando o reparo não compensa
- Dano dentro de um chip. Se o curto está no processador, no chipset ou no chip de vídeo, a solução seria retrabalho de BGA, e a Notehelp não faz reballing. O motivo está em reballing e solda BGA.
- Mais de uma peça comprometida. A falha de um componente pode derrubar outros.
- Dano extenso na placa. Queima, oxidação ou trilhas rompidas em muitas áreas.
Nesses casos, o caminho é a troca da placa ou a decisão de não investir no equipamento. Veja consertar ou trocar de notebook.
Ainda está na garantia da Lenovo?
Notebooks gamer de linha alta costumam ter garantia de fábrica por um ou mais anos, então confira antes de qualquer coisa. Se estiver na garantia, acione a Lenovo: a Notehelp atende somente equipamentos fora da garantia do fabricante. Mais sobre a marca em assistência técnica de notebook Lenovo.
Como reduzir o risco
- Carregador certo. O original do modelo, na potência indicada, ou um de qualidade comprovada. Veja carregador de notebook original ou paralelo.
- Superfície firme. Não use o notebook sobre cama ou sofá, que bloqueia a ventilação e faz a placa trabalhar mais quente.
- Limpeza periódica. Com o dissipador entupido de poeira, os componentes trabalham quentes por horas. Veja manutenção preventiva de notebook.
- Tomada aterrada e protetor contra surtos. Picos de tensão estão entre as causas de capacitor em curto.
Perguntas frequentes
Lenovo Legion Pro 7 que não liga tem conserto?
Na maioria dos casos, sim. O defeito costuma estar num componente pequeno, como um capacitor em curto, que é localizado e trocado sem substituir a placa. Só não compensa quando o dano está dentro de um chip ou a placa tem dano extenso.
O que é a linha 5V always?
É uma tensão de 5 V que fica ativa sempre que o carregador ou a bateria estão conectados, e que alimenta o controlador do botão de energia e outros circuitos de standby. Se ela está em curto, o notebook parece completamente morto.
Como se acha o componente em curto?
Mede-se a resistência da linha para o terra, consulta-se o boardview e alimenta-se a linha com a fonte de bancada, com corrente limitada. O componente em curto esquenta primeiro e aparece na câmera térmica.
Posso usar qualquer capacitor na troca?
Não. A peça precisa ter o mesmo valor, a mesma tensão máxima e o mesmo tamanho do original. Uma peça com tensão menor falha de novo em pouco tempo.
Quanto tempo demora o reparo?
Em geral de 3 a 6 dias úteis, pelo tempo de diagnóstico, troca e teste. O diagnóstico e o orçamento são gratuitos.
Posso perder os meus arquivos?
O SSD é independente da linha de standby e quase sempre sobrevive a esse tipo de defeito. Com a sua autorização, o conteúdo é copiado para outro disco antes do reparo.
