Acer Predator Helios 300 com curto na linha de 19V: como achamos o capacitor que falhou
Um curto na linha de 19 V é um dos defeitos mais frequentes em notebook gamer: o carregador entra em proteção, o notebook não liga e nada indica qual componente falhou. Neste Acer Predator Helios 300 o culpado era um capacitor cerâmico minúsculo, encontrado com câmera térmica. Depois da troca, a placa voltou ao normal.
O que é um curto na linha de 19V
O carregador do Predator Helios 300 entrega cerca de 19 V. Essa tensão entra pela placa-mãe e abastece todos os circuitos do notebook, direta ou indiretamente. Quando algum componente nessa linha falha e passa a ligar o 19 V ao terra, o carregador percebe uma carga impossível e entra em proteção, e o notebook fica sem energia. O quadro que chega à bancada:
- Nenhum sinal de vida. O botão não acende o teclado, a ventoinha não gira e nenhuma luz responde.
- Luz do carregador apaga ou pisca. Quando o plugue encosta no notebook, a luz indicadora apaga ou fica oscilando.
- Carregador quente ou desligando. A fonte tenta entregar corrente e desliga em seguida.
- Notebook que funcionava normal. Sem queda e sem líquido, ele simplesmente parou.
É o mesmo defeito que causa o notebook que liga e desliga em 2 segundos em outra variação. A diferença é que aqui o curto é franco, e a fonte entra em proteção antes de a placa acordar.
Helios 300: um notebook que puxa muita energia

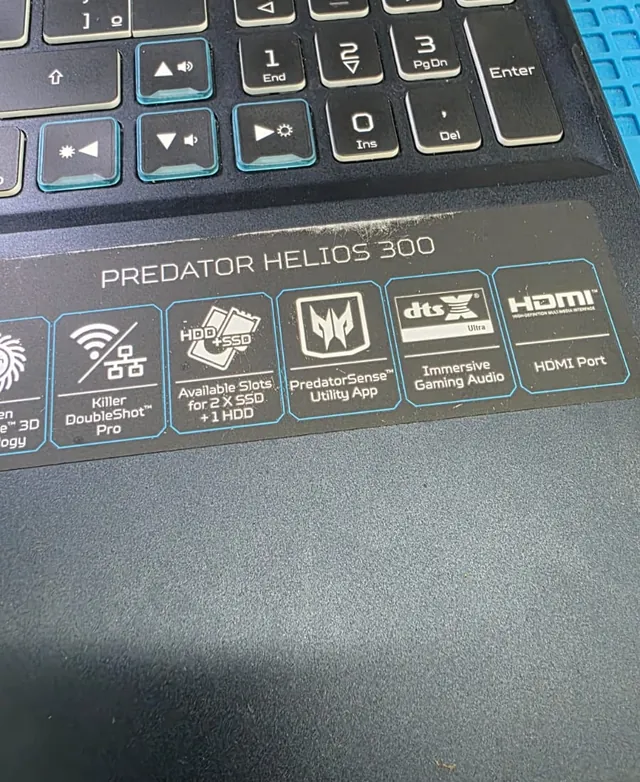

O Predator Helios 300 é uma linha de notebook gamer da Acer, com processador e placa de vídeo dedicada potentes e, por isso, um consumo alto sob carga. O carregador é de potência elevada, e a placa tem vários estágios de regulação que transformam os 19 V em tensões menores para processador, vídeo e memória. A identificação do modelo fica na etiqueta ao lado do teclado e na serigrafia da placa.
Quanto mais corrente passa pela placa, maior o estrago quando algo falha. Se precisar confirmar o modelo antes de entrar em contato, veja como identificar o modelo do notebook.
O diagnóstico na bancada

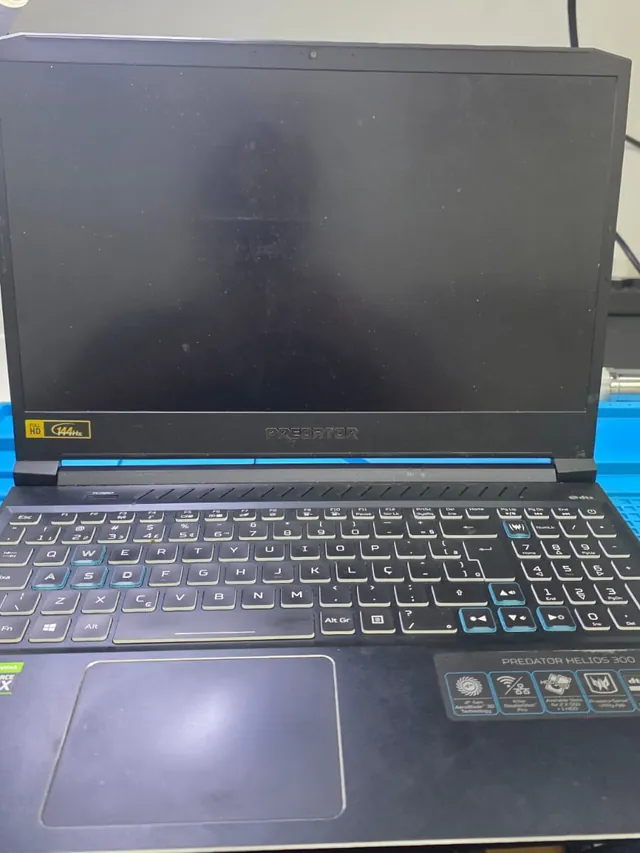

O notebook das fotos chegou com esse quadro. O roteiro que seguimos é o mesmo de qualquer placa com curto, descrito em análise de curto-circuito em placa-mãe:
1. Desmontagem e isolamento da bateria
A primeira coisa é desconectar a bateria interna, para a placa ficar sem nenhuma fonte de energia. Em seguida vem a inspeção visual com lupa e microscópio, em busca de componente queimado, trincado ou com resíduo.
2. Medição da linha de 19V contra o terra

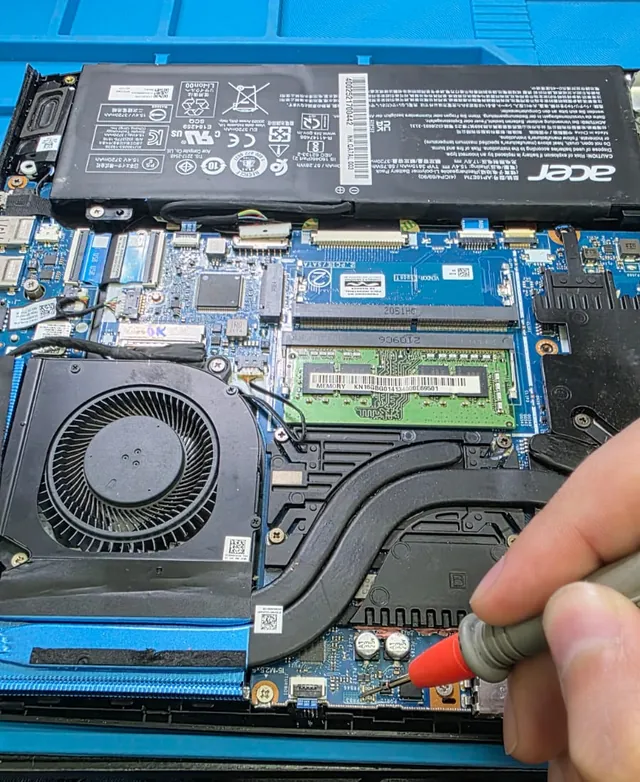

Com o multímetro, medimos a resistência da linha de entrada em relação ao terra. A linha sã mostra um valor de resistência; a que está em curto mostra valor próximo de zero. Foi o que apareceu neste Helios 300: a linha de 19 V estava em curto.
3. Câmera térmica

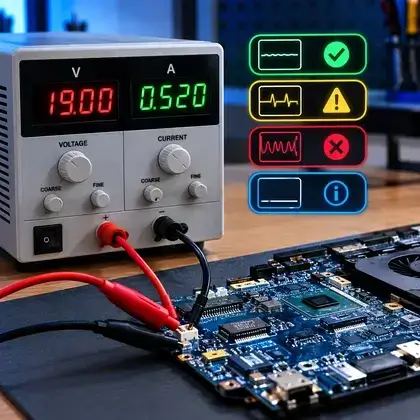

Achar qual componente está em curto numa linha que alimenta dezenas de peças é o trabalho mais difícil. Injetamos uma tensão baixa na linha, com corrente limitada, usando a fonte de bancada. O componente em curto esquenta primeiro, e a câmera térmica mostra o ponto quente sem precisar tocar na placa. Nesse caso, o ponto quente era um capacitor cerâmico.
4. Troca do capacitor
O capacitor é removido, e a medição é repetida para confirmar que o curto sumiu. Um capacitor novo, com o mesmo valor e a mesma tensão de trabalho, é soldado no lugar. Depois da troca, a placa normalizou: a linha de 19 V deixou de estar em curto, e o notebook voltou a ligar.
5. Teste
Com o curto resolvido, o notebook é ligado na bancada e testado sob carga, com processador e placa de vídeo no máximo, porque é nessa situação que uma falha de energia reaparece.
Por que um capacitor tão pequeno derruba o notebook
Os capacitores cerâmicos, conhecidos como MLCC, são as pecinhas retangulares minúsculas que aparecem aos milhares na placa. Eles filtram a tensão e estabilizam a alimentação de cada circuito. São baratos e confiáveis, mas têm um ponto fraco: o corpo de cerâmica é rígido e quebradiço. Quando trinca, por flexão da placa, impacto, calor excessivo ou envelhecimento, as camadas internas podem se encostar, e o capacitor vira um curto direto entre a linha e o terra.
O que torna esse defeito difícil é que o capacitor em curto costuma não ter marca de queimado. Ele continua com a aparência normal, e só a câmera térmica ou a injeção de tensão mostram qual dentre os dezenas de capacitores da linha é o culpado. O mecanismo é parecido com o do MOSFET queimado em notebook, mas com o agravante de ser quase invisível.
Em notebook gamer, o peso do equipamento e as horas de carga pesada contribuem: o ciclo de esquentar e esfriar mexe com a placa, e a flexão acumulada pode trincar a cerâmica ao longo do tempo.
O que fazer agora e o que não fazer
- Tire o carregador da tomada e do notebook.
- Não tente ligar de novo. Cada tentativa manda corrente para o ponto em curto.
- Não fique testando outros carregadores para ver se "é a fonte". Se o carregador apaga ao encostar no notebook, o curto está na placa.
- Anote o que aconteceu: se foi durante jogo, ao conectar o carregador ou depois de queda de energia, e se houve líquido.
- Traga o notebook desligado e o carregador junto, porque ele também é testado.
Soprador de ar quente e ferro de solda na placa sem diagnóstico derrubam componentes vizinhos e descolam trilhas. O que era a troca de um capacitor vira um reparo muito maior.
Se o notebook apagou mas não deu nenhum sinal de curto, vale o reset de energia descrito em socorro, meu notebook não liga.
E os meus arquivos?
O SSD do Helios 300 é um módulo separado da placa-mãe e, num curto de alimentação, quase sempre sobrevive. Mesmo que a placa não tenha conserto, os arquivos normalmente estão intactos. Com a sua autorização, o SSD é retirado e o conteúdo copiado para outro disco. Esse caminho vale para disco que funciona; a recuperação de dados de disco fisicamente danificado é trabalho de laboratório especializado e não é um serviço que a Notehelp oferece. Veja o que conferir em backup antes da assistência técnica.
Quando o reparo não compensa
- Curto dentro do processador ou do chip de vídeo. Se o curto está no próprio chip, a solução seria retrabalho de BGA, e a Notehelp não faz reballing. O motivo está em reballing e solda BGA.
- Mais de um componente em curto. Às vezes a falha de uma peça derruba outras, e o reparo exige várias trocas.
- Dano extenso na placa. Queima, oxidação ou trilhas rompidas em muitas áreas.
Nesses casos o caminho é a troca da placa ou a decisão de não investir no equipamento. Veja consertar ou trocar de notebook.
Ainda está na garantia da Acer?
Confira antes de qualquer coisa. Se o notebook ainda está na garantia, acione a Acer: a Notehelp atende somente equipamentos fora da garantia do fabricante. Com a garantia vencida, o reparo em nível de componente costuma custar bem menos que uma placa-mãe nova. Mais sobre a marca em assistência técnica de notebook Acer.
Como reduzir o risco
- Carregador certo. O original do modelo ou um de qualidade comprovada, com a mesma tensão e a mesma potência.
- Sem tranco na placa. Notebook gamer é pesado: transporte sempre fechado, em mochila acolchoada, e não levante pela tela.
- Limpeza periódica. Com poeira no dissipador, os componentes de energia trabalham quentes por horas. Veja manutenção preventiva de notebook.
- Tomada aterrada. Ligue em tomada com aterramento e, se a rede oscila, em protetor contra surtos de verdade.
Perguntas frequentes
Helios 300 que não liga e o carregador apaga tem conserto?
Na maioria dos casos, sim. O curto costuma estar num componente do circuito de energia, como um capacitor ou um MOSFET, que é localizado e trocado sem substituir a placa. Só não compensa quando o curto está dentro do processador ou do chip de vídeo.
Como se acha um capacitor em curto?
Com a linha em curto medida, injetamos tensão baixa com corrente limitada, e a câmera térmica mostra o componente que esquenta primeiro. Esse é o método que permite achar uma peça minúscula sem marca de queimado.
Trocar o carregador resolve?
Quase nunca. Na maioria dos casos o carregador está bom e apenas entra em proteção por causa do curto na placa. Ele é testado na bancada junto com o notebook.
Quanto tempo demora o reparo?
Em geral de 3 a 6 dias úteis, pelo tempo de diagnóstico, troca e teste sob carga. O diagnóstico e o orçamento são gratuitos.
Posso perder os meus arquivos?
O SSD é um módulo separado da placa e quase sempre sobrevive a um curto de alimentação. Com a sua autorização, o conteúdo é copiado para outro disco antes do reparo.
O defeito pode voltar?
É raro quando a causa também é tratada: medimos a linha depois da troca e testamos sob carga. Todo serviço sai com nota fiscal e garantia informada por escrito no orçamento.
Não fique testando outros carregadores nem ligando de novo. Traga o notebook que localizamos o curto e passamos o orçamento sem custo.
