Falha no circuito do DC Jack: o que acontece na entrada de energia
O conector de energia é a peça que mais sofre esforço mecânico no notebook inteiro. Só que o defeito quase nunca está no plástico do conector: está na solda, na trilha ou no primeiro estágio de proteção logo atrás dele.
O que existe entre a tomada e a placa
Do lado de fora existe a fonte, que entrega em torno de 19 V em corrente contínua. Do lado de dentro existe um caminho curto e muito mais complexo do que parece. A tensão entra pelo conector, passa por um filtro contra ruído, encontra um circuito de proteção contra polaridade invertida e sobrecorrente, muitas vezes formado por um par de MOSFETs, e só então segue para dois destinos: o controlador de carga da bateria e o conversor que gera as tensões de standby.
Esse trecho é chamado de circuito de entrada, e é ele que decide se o equipamento vai enxergar a fonte. Quando alguma coisa falha ali, o notebook se comporta como se estivesse sem energia, mesmo com a fonte boa e ligada na tomada.
Sintomas típicos de falha no DC Jack
- Só carrega em uma posição específica do plugue. O sintoma clássico de solda trincada ou pino interno deformado.
- O LED de carga pisca ou fica intermitente ao mexer no cabo.
- O Windows alterna entre conectado e desconectado sem ninguém tocar no equipamento.
- Não carrega de jeito nenhum, mas o notebook funciona normalmente na bateria.
- O conector está mole, afundado ou girando dentro da carcaça.
- Cheiro de queimado ou plástico derretido na região do conector, sinal de mau contato com aquecimento.

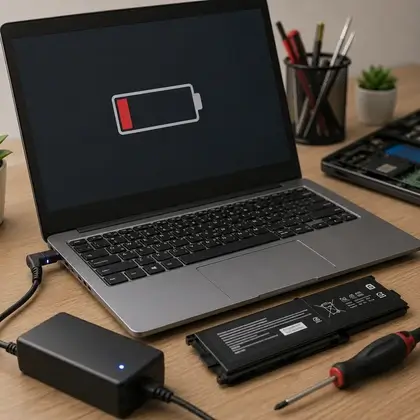

Quando o equipamento não carrega mas o conector está firme e o LED responde, o problema costuma estar mais adiante, no circuito de carga da bateria, ou na própria bateria, cenário descrito em notebook que não carrega a bateria.
Por que o circuito de entrada falha
A causa número um é mecânica. O conector recebe o peso do cabo, tranco de quem tropeça, torção de quem usa o notebook na cama. Cada movimento transmite esforço para os pontos de solda, que trincam por fadiga. A trinca não é visível a olho nu e às vezes só se manifesta com o equipamento quente.
A causa número dois é elétrica. Fonte genérica com tensão errada, plugue de polaridade invertida, surto na rede e conector sujo com oxidação provocam aquecimento no contato. Aquecimento repetido carboniza o plástico e derrete a solda ao redor.
A terceira causa é o pad arrancado. Quando o esforço mecânico se repete por muito tempo, a ilha de cobre onde o conector está soldado se solta da placa e leva a trilha junto. Aí o reparo deixa de ser ressolda e vira reconstrução, assunto de trilha rompida e reparo com jumper.
Como se testa a entrada de energia
A sequência na bancada é sempre a mesma e não leva mais que alguns minutos:
- Medir a fonte sem carga. Um carregador de 19 V precisa entregar entre 19 V e 20,5 V em vazio. Muito abaixo disso, o problema é a fonte.
- Medir a fonte com carga. Fonte com capacitor gasto entrega tensão correta em vazio e despenca quando o notebook pede corrente.
- Medir a tensão logo depois do conector, na placa. Se chega 19 V no jack e não chega no ponto seguinte, o defeito está no conector ou na solda.
- Medir a linha de 19 V em modo diodo, com tudo desligado, para descartar curto na entrada. Se estiver em curto, o roteiro passa a ser o de análise de curto-circuito.
- Flexionar levemente o conector durante a medição. Oscilação na leitura confirma solda trincada.
Existem fontes com pino central de identificação. Se esse pino não faz contato, a máquina reconhece a fonte como desconhecida, aceita ligar mas se recusa a carregar a bateria e limita o desempenho do processador. Fonte errada e conector com defeito produzem exatamente o mesmo sintoma.
Jack soldado, jack com cabo e USB-C
Existem três arranjos comuns e cada um muda o custo do reparo. No primeiro, o conector é soldado direto na placa-mãe: é o mais frágil, porque todo esforço vai para a placa, e o reparo exige dessoldar o componente sem danificar as camadas internas. No segundo, o conector fica em um chicote com cabo e ligação por conector removível: é o caso mais barato, porque a peça se troca sem solda nenhuma.
No terceiro arranjo, cada vez mais comum, a carga entra por uma porta USB-C. Ali não existe jack no sentido antigo: existe um controlador de negociação de energia que conversa com a fonte antes de aceitar tensão. Quando ele falha, o notebook simplesmente ignora o carregador, e o reparo passa a ser de componente, não de conector.
Como é o reparo na bancada
Se a falha é solda trincada, o reparo é refazer as soldas do conector com estanho novo e fluxo, garantindo penetração nas camadas internas da placa. Parece simples, mas os pinos de terra do jack ficam ligados a planos de cobre que dissipam calor rápido: sem pré-aquecimento e ferro de ponta grossa, a solda não flui e o defeito volta.
Se a falha é o conector em si, ele é substituído por peça equivalente, sempre conferindo pinagem e corrente. Se o pad foi arrancado, reconstrói-se a ilha e refaz-se a trilha até o próximo ponto elétrico, com reforço mecânico. E se, junto do conector, o par de MOSFETs de proteção entrou em curto, eles entram na mesma ordem de serviço, porque trocar só o jack devolveria a máquina com o mesmo defeito.
Esse tipo de trabalho faz parte do reparo de placa-mãe e começa sempre pelo diagnóstico gratuito.
O papel da fonte e o risco das genéricas
Boa parte dos circuitos de entrada que chegam queimados tem histórico de fonte universal. O problema não é a marca, é a combinação de tensão selecionável com pontas trocáveis: basta um clique no seletor errado ou uma ponta com polaridade invertida para mandar tensão pelo caminho errado. A comparação completa entre original, paralela e universal está em carregador original ou paralelo.
Outro cuidado barato: puxar o cabo pelo plugue, nunca pelo fio, e evitar deixar o notebook apoiado sobre o conector. A maior parte das trocas de jack que fazemos poderia ter sido adiada por anos com esse único hábito.
Perguntas frequentes
Quanto tempo dura a troca de um DC Jack?
Quando o conector é do tipo com cabo, é serviço rápido. Quando ele é soldado na placa, o trabalho envolve dessoldagem, limpeza dos furos e ressolda com pré-aquecimento, e o prazo entra na faixa dos reparos de placa.
Dá para usar o notebook só na bateria enquanto isso?
Dá, mas não é recomendado insistir. Mau contato no conector gera aquecimento e pode danificar o circuito de proteção que ainda está bom, transformando um reparo simples em um reparo de placa.
O notebook carrega só se eu segurar o plugue. É o jack?
Na grande maioria dos casos sim, por solda trincada ou pino interno aberto. Vale testar antes com outra fonte, porque cabo rompido perto do plugue produz o mesmo sintoma.
Fonte genérica pode queimar a entrada de energia?
Pode. As universais de tensão selecionável e ponta trocável são as que mais aparecem em placas com o circuito de entrada danificado, por seleção errada de tensão ou polaridade invertida.
Meu notebook carrega por USB-C e parou. É a mesma peça?
Não. Em carga por USB-C não existe o jack tradicional: existe um controlador que negocia a tensão com a fonte. O defeito costuma ser nesse controlador ou na porta, e o reparo é em nível de componente.
Solda trincada no conector piora com o tempo e pode arrancar a trilha da placa. Quanto antes for visto, mais simples é o reparo.
