Dell Inspiron 7520: a troca de um capacitor e de um MOSFET no circuito de energia da placa

Quando o circuito de energia do Inspiron 7520 falha

Entre a tomada e o processador, a energia do notebook passa por um caminho curto e cheio de componentes: o conector do carregador, os transistores que escolhem entre fonte e bateria, os capacitores que filtram a tensão e os reguladores que a transformam em tensões menores. Quando uma peça dessa cadeia falha, o notebook mostra o problema de formas diferentes. Os quadros mais comuns que chegam à bancada:

• Não liga na tomada. O botão de energia não responde e nenhuma luz acende.
• Não reconhece o carregador ou não carrega a bateria. O notebook só funciona enquanto a bateria dura, ou o ícone de carga nunca aparece.
• Carregador que apaga ou esquenta. A fonte entra em proteção quando encontra algo errado do outro lado.
• Liga e desliga sozinho. A energia chega, mas cai assim que o consumo aumenta.

Em todos esses casos o defeito pode estar na fonte, no cabo, no conector ou na própria placa, e a ordem certa de teste evita trocar peça à toa. O raciocínio completo está em socorro, meu notebook não liga. Quando o carregador está bom e o defeito é na placa, entra o reparo em nível de componente, que é o assunto deste caso.

Inspiron 7520 e a placa LA-8241P

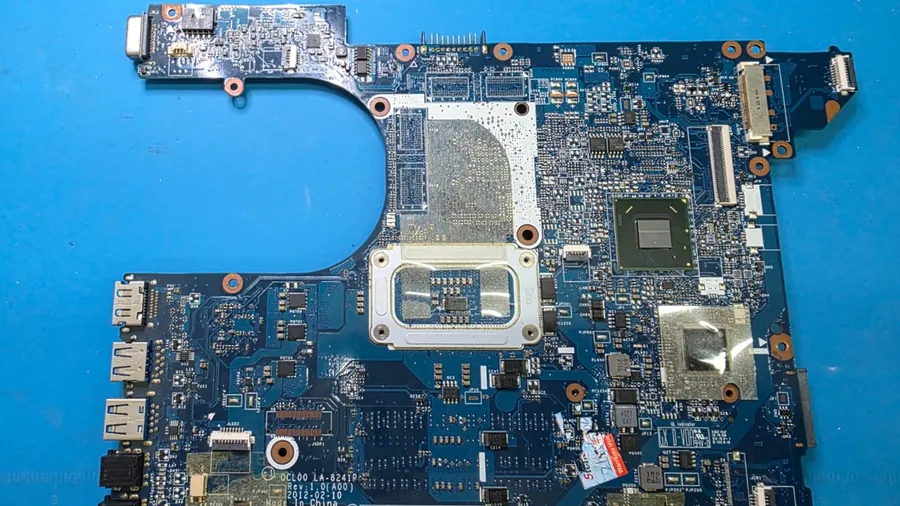

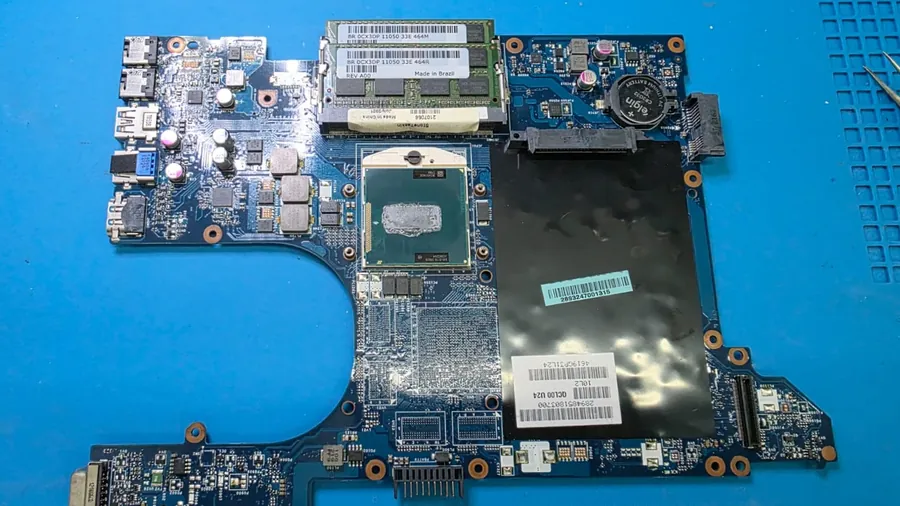

O Dell Inspiron 7520 é um notebook de 15,6 polegadas da geração de 2012, com processador Intel de soquete (ele não é soldado à placa) e dois slots de memória. A placa-mãe do exemplar das fotos é a LA-8241P, revisão 1.0 (A00), com o código e a data de fabricação impressos na serigrafia. O código da placa é o que define o esquema elétrico e o boardview usados no diagnóstico, e o modelo fica na etiqueta da base; se tiver dúvida, veja como identificar o modelo do notebook.

A placa tem mais de dez anos de uso. Nesse tempo, o calor, a poeira e o próprio envelhecimento dos componentes cobram o preço, e é no circuito de energia, que trabalha com as maiores correntes, que o desgaste mais aparece. A boa notícia é que a manutenção por componente costuma custar bem menos que uma placa-mãe de reposição.

O reparo na bancada

O roteiro que seguimos é o mesmo de qualquer notebook com defeito de alimentação, descrito em análise de curto-circuito em placa-mãe.

1. Teste do carregador e do conector

Antes de mexer na placa, o carregador é testado com o multímetro e na fonte de bancada, para confirmar que ele entrega a tensão certa. Em seguida, o conector de energia é inspecionado, porque folga ou solda fria ali imita defeito de placa. Veja também falha no circuito DC jack.

2. Placa fora do chassi, sem bateria

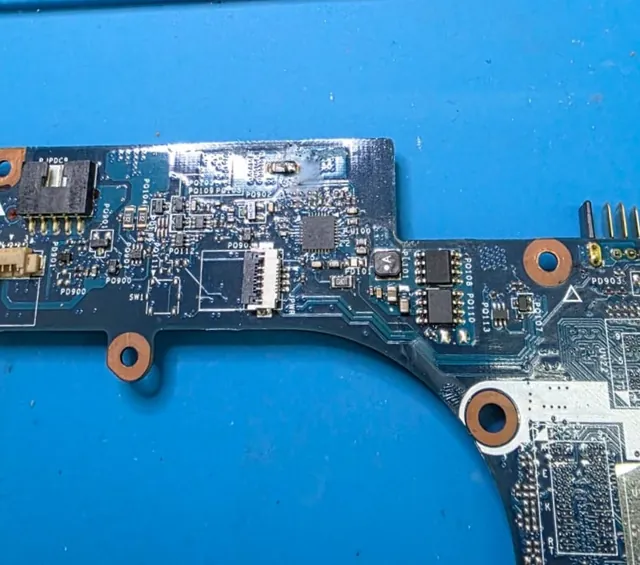

A placa é retirada do notebook e examinada com lupa e microscópio, com a bateria desconectada, em busca de componente queimado, trincado, com resíduo ou com solda ressecada, principalmente na região entre o conector de energia e o conector da bateria.

3. Medição e localização

Com o multímetro, medimos as linhas de energia e comparamos com os valores esperados do esquema. A linha que foge do padrão aponta o estágio com defeito, e a análise dos componentes daquele estágio mostra qual peça saiu do valor. Neste caso, os dois componentes a trocar eram um capacitor e um transistor MOSFET.

4. Troca do capacitor e do MOSFET

As duas peças foram removidas e substituídas por outras do mesmo valor e do mesmo tipo. A solda é feita com temperatura controlada, para não descolar a trilha, e a região é limpa em seguida. A peça precisa ser compatível: o MOSFET, em especial, tem de ter o mesmo canal e as mesmas características elétricas da original, como explicado mais adiante.

5. Teste

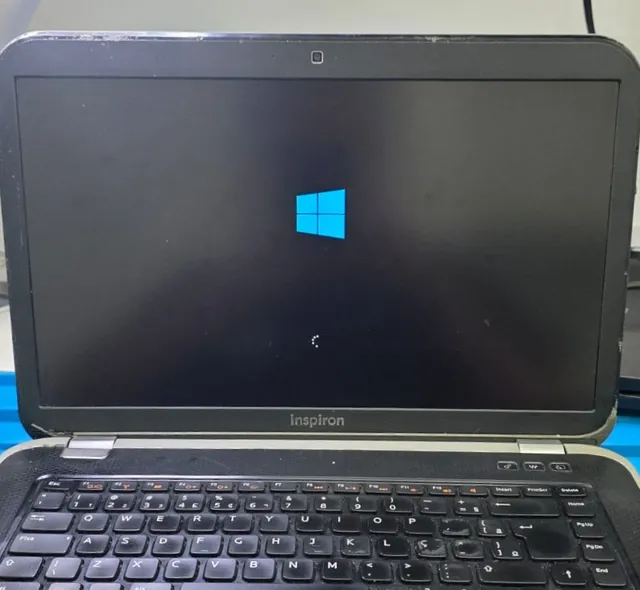

Com a placa remontada, o notebook é ligado na tomada, o carregamento da bateria é conferido e o equipamento fica ligado em teste por um período. Neste Inspiron, depois do reparo, o notebook voltou a iniciar o Windows normalmente.

Por que um capacitor e um MOSFET

Esses dois componentes aparecem juntos com frequência nos defeitos de energia, porque trabalham lado a lado no mesmo circuito e um pode derrubar o outro.

• O capacitor filtra a tensão e alimenta o circuito nos picos de consumo. Quando perde a capacidade ou entra em curto, a tensão fica instável, e o estágio inteiro passa a trabalhar fora da margem. Os capacitores cerâmicos minúsculos, os MLCC, são frágeis a calor e flexão; os maiores envelhecem com o uso.
• O MOSFET é uma chave eletrônica que liga e desliga a corrente em alta velocidade. Ele esquenta, e quando falha costuma fechar em curto ou parar de conduzir, e nos dois casos o circuito deixa de funcionar.

Por isso um bom reparo não se limita à primeira peça com defeito. Depois de trocar uma, é preciso medir o resto do estágio para confirmar que não há outra peça comprometida. O mecanismo do transistor está explicado em MOSFET queimado em notebook, e o caminho da energia da entrada até a bateria, em circuito de carga da bateria do notebook.

Por que o tipo do transistor importa

MOSFET não é uma peça única. Existem os de canal N e os de canal P, e eles funcionam de formas opostas: um conduz quando a tensão no gate sobe, o outro quando ela desce. Trocar um pelo outro, ou colocar um com tensão e corrente menores que o original, faz o circuito se comportar de modo errado e queima a peça nova em pouco tempo.

O que fazer agora e o que não fazer

1. Tire o carregador da tomada e do notebook.
2. Não fique tentando ligar de novo nem testando vários carregadores. Se a fonte apaga ao encostar no notebook, o problema está na placa.
3. Anote o que aconteceu: se foi durante o uso, ao conectar o carregador, depois de queda de energia ou de líquido.
4. Traga o notebook desligado e o carregador junto, porque ele também é testado na bancada.

E os meus arquivos?

O disco do Inspiron 7520 fica ligado à placa por um conector SATA e é independente do circuito de energia. Num defeito como esse, os arquivos quase sempre estão intactos. Com a sua autorização, o disco é testado e o conteúdo, copiado para outro disco antes de qualquer reparo. Esse caminho vale para disco que funciona; a recuperação de disco fisicamente danificado é trabalho de laboratório especializado e não é um serviço que a Notehelp oferece. Veja o que conferir em backup antes da assistência técnica.

Quando o reparo não compensa

• Dano dentro de um chip. Se o defeito está no processador, no chipset ou no chip de vídeo, a solução seria retrabalho de BGA, e a Notehelp não faz reballing. O motivo está em reballing e solda BGA.
• Mais de uma peça comprometida. Às vezes a falha de uma peça derruba outras, e o reparo exige várias trocas.
• Dano extenso na placa. Queima, oxidação ou trilhas rompidas em muitas áreas.

Nesses casos o caminho é a troca da placa ou a decisão de não investir no equipamento. Veja consertar ou trocar de notebook.

Ainda está na garantia da Dell?

Um Inspiron 7520 é um modelo antigo e dificilmente está na garantia, mas confira antes de qualquer coisa. Se estiver, acione a Dell: a Notehelp atende somente equipamentos fora da garantia do fabricante. Mais sobre a marca em assistência técnica de notebook Dell e sobre as luzes de aviso em códigos de erro do notebook Dell.

Como reduzir o risco

• Carregador certo. O original do modelo ou um de qualidade comprovada, com a mesma tensão e a mesma potência. Veja carregador de notebook original ou paralelo.
• Cuidado com o cabo e o plugue. Evite dobrar o cabo perto do conector e não puxe pelo fio.
• Limpeza periódica. Com poeira no dissipador, os componentes de energia trabalham quentes por horas. Veja manutenção preventiva de notebook.
• Tomada aterrada. Ligue em tomada com aterramento e, se a rede oscila, em protetor contra surtos de verdade.
