Dell Inspiron 3583 que não liga: as trilhas oxidadas e a tensão de 5 V always que faltava
O Inspiron 3583 estava sem sinal nenhum. A medição mostrou que faltava a tensão de 5 V always, e o caminho levou a trilhas oxidadas da placa, que foram refeitas até o notebook voltar a ligar.
Não liga e o carregador parece normal
Quando um notebook não dá nenhum sinal, a primeira ideia é o carregador ou a bateria. Mas a placa tem um grupo de tensões que ficam sempre ligadas enquanto há energia na entrada, as chamadas tensões always (ou standby), e, se alguma delas não aparece, o notebook não inicia. O quadro:

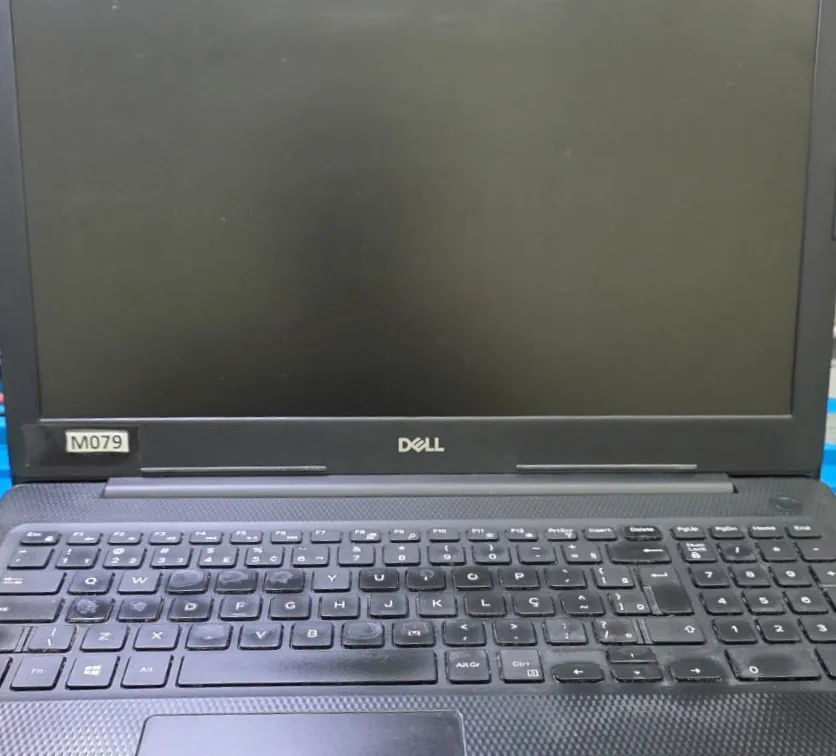

- Sem luz de energia, sem ventoinha e sem imagem ao apertar o botão.
- Carregador testado e bom, e a bateria sem efeito.
- Placa que já foi molhada ou ficou úmida, às vezes meses antes.
- Consumo zero ou muito baixo na fonte de bancada, sinal de que a placa nem começa a partida.
Como essas tensões nascem e por que são o primeiro ponto a medir está em linhas 3V e 5V standby, e a ordem em que a placa liga, em sequência de power-on do notebook.
O Inspiron 3583
O Dell Inspiron 3583 é um notebook de 15,6 polegadas, de uso doméstico e de escritório, com teclado ABNT2. A placa fotografada tem a identificação LA-G71 impressa na borda, o que ajuda o técnico a achar o esquema certo. Para identificar a placa e o modelo do seu, veja como identificar o modelo do notebook.
O reparo na bancada
1. Medir a tensão que faltava
O diagnóstico começou na entrada de energia e seguiu pelas tensões da placa. A de 5 V always, a que alimenta o circuito que decide ligar o notebook, não estava presente. Sem ela, o resto da sequência de partida não começa.
2. Achar a oxidação

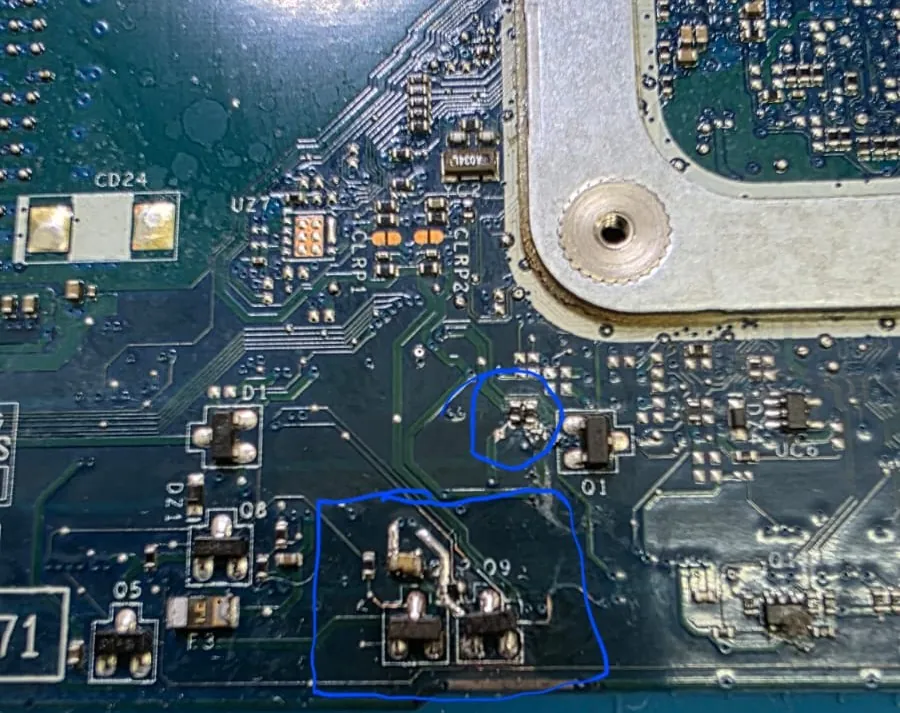

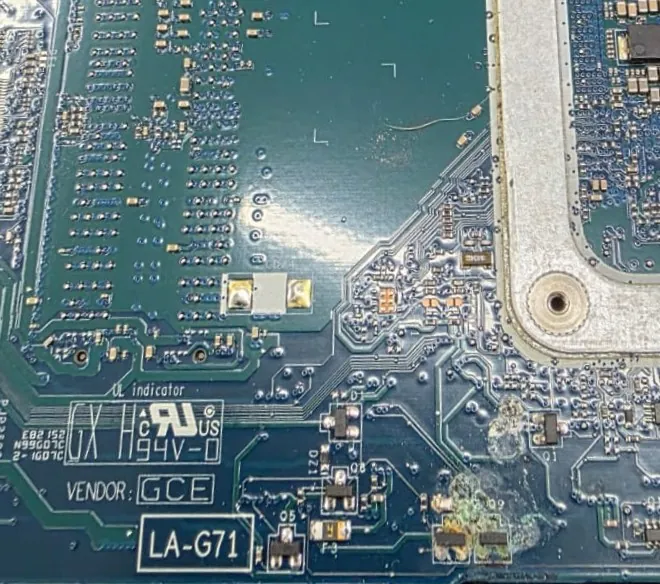

Ao seguir o caminho dessa tensão pela placa, a inspeção encontrou, perto dos transistores Q9 e Q8, uma região com resíduo esverdeado, o aspecto típico de oxidação. Com o tempo, a oxidação corrói a trilha de cobre, e o fio condutor se rompe, mesmo que o resto da placa esteja bom.
3. Refazer as trilhas

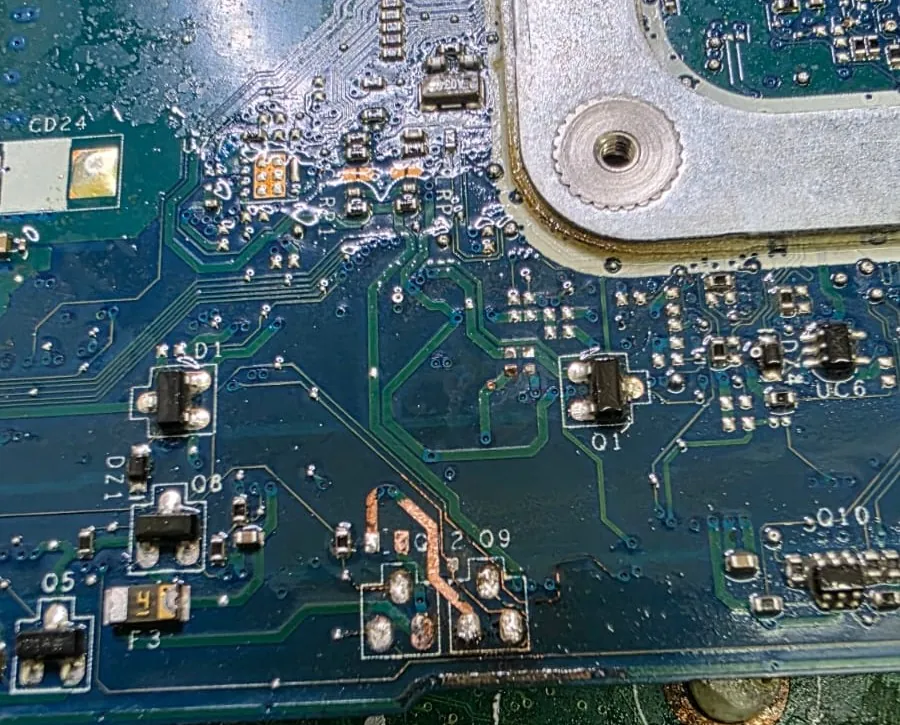

As trilhas corroídas foram limpas e refeitas, com ligações em fio fino e cobre exposto entre os terminais dos transistores, e os componentes pequenos da região foram ressoldados. É o reparo descrito em trilha rompida: reparo com jumper.
4. Teste

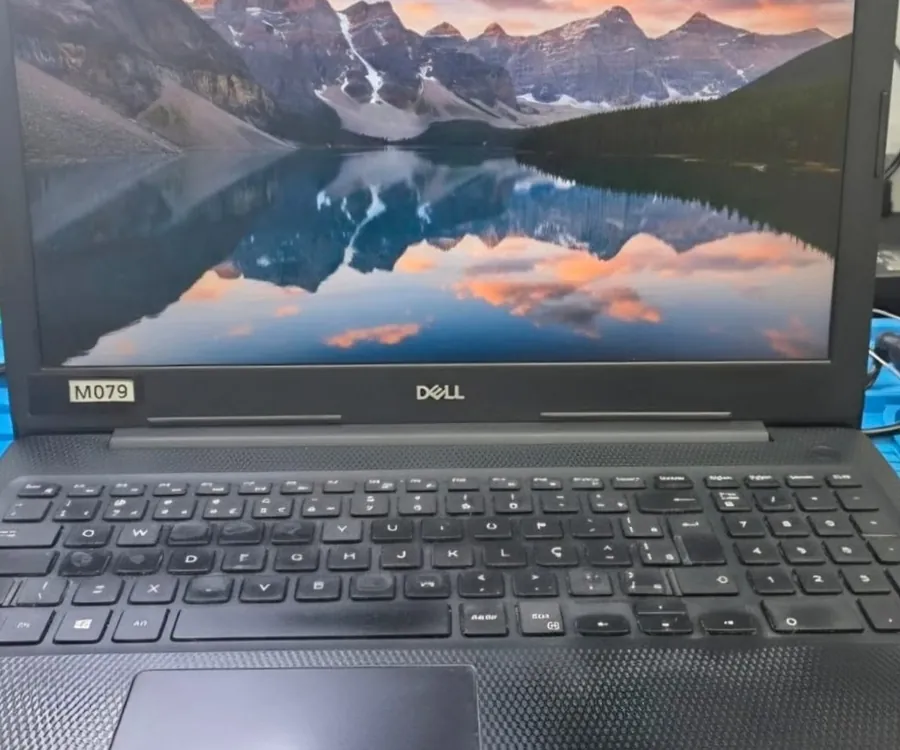

Com a tensão de 5 V always de volta, a placa passou a seguir a sequência normal, e o notebook ligou e deu imagem.
A limpeza com álcool remove o resíduo, mas não devolve o cobre que a oxidação já consumiu. Se a trilha está interrompida, a tensão não passa, e só refazer a ligação resolve. Por isso o reparo começa medindo o que chega a cada ponto, e não limpando a placa inteira. O caso do líquido que oxida a placa está em placa-mãe oxidada por líquido.
